QY-2000型引伸計標定器江蘇銓儀計量科技有限公司根據JJG762-2007引伸計檢定規程要求研發、設計的，專門用于對各類引伸計的標定，也廣泛用于位移傳感器的檢定及相應百分表、千分表的檢定。

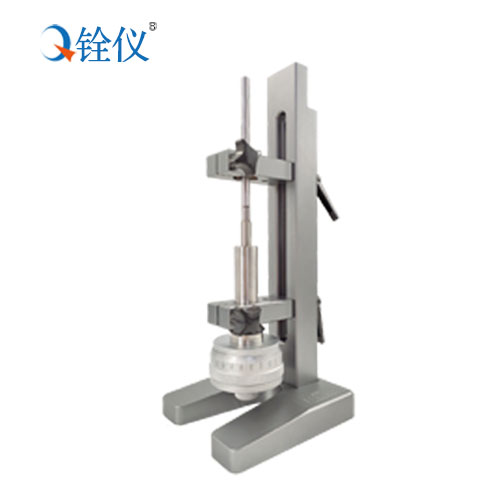

     QY-2000型引伸計標定器由剛性支架、測量夾具、測微頭組成，用于標定500mm標距以內的各種引伸計，具有精度高、重量輕、使用方便等特點，裝夾方式合理，使用方便，適合不同規格的引伸計，是實驗室測試的理想儀器。

技術參數：

  本儀器由精密微分測頭及測量支架組成。該標定儀是積木式結構設計。將精密微分測頭及支臂以多種方式或位置組合，同時配有加長立柱附件，配有圓柱、板、刀片等多種形式的分離試樣，可以方便地進行多種規格型號引伸計的計量標定。用戶還可以根據自己的測試特殊需要，配置專用配件進行精密微變形量計量。

2、精密微分測頭由滑動量桿、量桿套筒、讀數內筒、讀數外筒及高精密螺紋付組成。其最大量程25㎜；最小分度（游標分度）0.0002㎜；旋轉外筒分度0.002㎜。

位移變化讀數為：

L=（a+0.001b+0.0001c）-(a0+0.001b0+0.001c0)

其中：a－內筒毫米刻線讀數

b－外筒刻線讀數

c－游標刻線讀數

a0 b0 c0　為相應位移變化前讀數

各項技術精度指標

測量引伸計標距范圍Ｌmax           500㎜

測量支座上支臂安裝孔徑        φ10；φ28

微分測頭讀數內筒軸向刻度       0.5㎜/格

微分測頭讀數內筒游標刻度    0.0002㎜/格

微分測頭讀數外筒園周刻度     0.002㎜/格

高精密微分測頭精度指標

    標定儀示值誤差：

                   量程0.5㎜以內≤0.5μm    絕對誤差

                   量程0.5㎜以上≤0.10%     逐點相對誤差

參照標準：

JJF1096-2002  引伸計標定器校準規范

ISO9513-1999 金屬材料單軸試驗用引伸計標定

JJG762-2007   引伸計檢定規程

可進行0.5級引伸計的標定
